Manual Técnico

1 – Escoramento:

A distância máxima entre linhas de escoras deve ser 1,30 mts de eixo. Para lajes altas, reduz-­­se este valor até 1,00 mts.

  •          O escoramento deve ser feito com tábuas de 1” x 30 cm em pé, apoiadas em pontaletes com encaixe para a tábua.
  •          O espaçamento entre os pontaletes deverá seguir a mesma distância entre as linhas de escoras.
  •          Esteja certo que o escoramento fique apoiado sobre uma base sólida, não permitindo que as escoras cedam quando receberem as cargas da montagem das lajes e do concreto do capeamento.

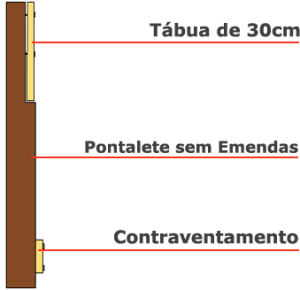

tabua-lajes-martins



Altura Total (cm) Distância entre linhas de escoras (m)
10 a 16 1,30
17 a 24 1,20
25 a 30 1,10

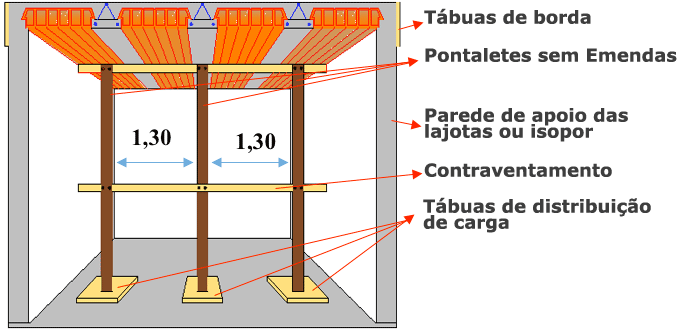

escoramento



pavimentos

  • Antes da colocação das vigotas é necessário o correto posicionamento das linhas de escoras (Ver Tabela de Escoramento pag.1) e forma para as nervuras transversais (Se For o Caso).

*Não retirar o escoramento antes dos 28 dias após a concretagem da laje.

2 –Contra flecha:

A contra flecha é utilizado como recurso para compensar as consequências indesejáveis da deformação da laje treliça a ação da chuva e sol.

  • A contra flecha deve ser aplicada quando na execução do escoramento, seguindo o projeto de montagem.

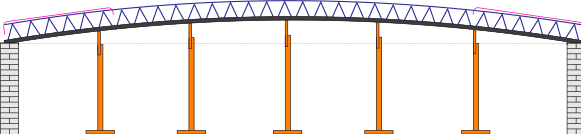

contra-flecha

Tabela de Contra Flecha
de 2.00 até 3.00 contra-flecha de 0,5cm
de 3.00 até 4.00 contra-flecha de 1,0cm
de 4.00 até 5.00 contra-flecha de 1,5cm
de 5.00 até 6.00 contra-flecha de 2,0cm

3 –Retirada do escoramento:

A retirada só pode ser feita após 28 dias da concretagem.

*Retire o escoramento sempre do centro para as extremidades.

retirada-escoramento

3 –Montagem:

Distribua as vigotas de cada vão de acordo com o sentido e tamanho indicado no projeto de montagem.

  • Inicie a Montagem Sempre com (Lajota ou Isopor) Junto a Uma Extremidade, Apoiar no Mínimo 7 cm Sobre o Respaldo das Paredes e Prossiga a Distribuição das Vigotas.
  • Colocando entre elas uma (Lajota ou Isopor) em cada extremidade, não deixe folgas e mantenha a distribuição sempre no esquadro.

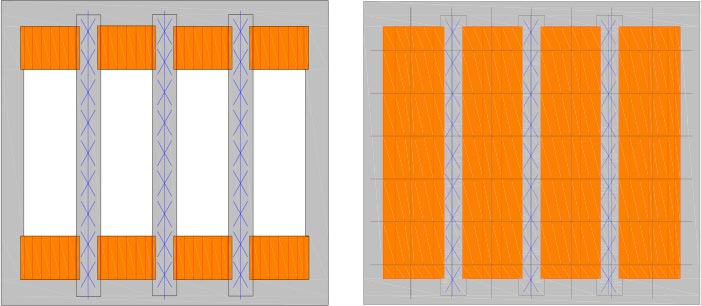

montagem-lajes

*Cuidado: Nunca caminhe diretamente sobre as lajotas ou isopor, utilize tábuas para transitar sobre a laje até a concretagem.

*Atenção: Lance o concreto a uma altura máxima de 15 cm, pois um jato lançado de uma altura superior pode quebra a lajota ou isopor.

Nunca se deve despejar o concreto num só lugar, nem mesmo sobre tábua, o que certamente causaria danos à lajota ou isopor, vigas e escoramento.

4 –Nervura de Travamento:

Para garantir maior estabilidade na laje contra efeito das deformações é necessária a execução de nervuras transversais sempre que haja carga concentrada a distribuir (paredes).

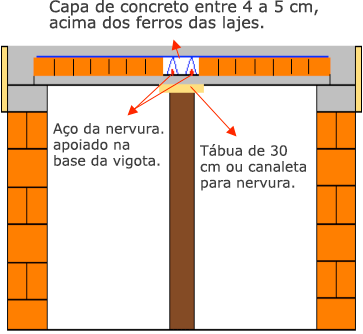

nervura-travamento

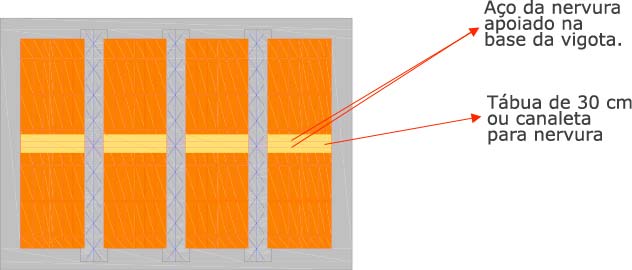

nervura-travamento-2

4 –Concretagem:

Deve-se molhar muito bem as lajotas e vigotas antes do lançamento do concreto, para evitar que a mesma não absorva a água do concreto. Espalhe bem o concreto preenchendo todos os espaços vazios, principalmente nos encontros entre lajota e vigota, garantindo a solidez do conjunto.

*Atenção: Molhe bem a laje durante os 5 primeiros dias após a concretagem da laje, efetuando assim a cura do concreto.

*Retire o escoramento no mínimo 28 dias após a concretagem das lajes.
